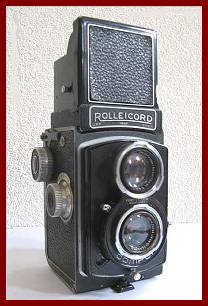

Rolleicord
Franke & Heidecke, Braunschweig
ca 1938
Twee-ogige
spegelreflexcamera voor 6 x 6 cm op 120 rolfilm. Geen aansluiting voor flitskabel.
Centrale Compur sluiter met 8 sluitertijden: 1 sec, 1/2, 1/5, 1/10, 1/25,
1/50, 1/100 en 1/300 + B en T. Geen blokkade tegen dubbele opnames.
Afstandsinstelling variabel via draaiknop aan de rechterzijkant van de camera
van 0,8 meter tot oneindig; scherpstelling met behulp van matglasbeeld
zichtbaar in zoeker. Daarnaast ook een scherptediepteschaal bij de draaiknop.
Variabel irisdiafragma, instelbaar van 3,5 tot 22. Opname objectief Triotar 1
: 3,5 F = 7,5 cm van Carl Zeiss Jena; zoekerobjectief Heidoscop Anastigmat 1
: 3,2. Filmtransport via draaiknop aan de linkerzijkant met opnameteller en
automatische stop, waarbij wel de film op de juiste positie moet worden gezet
voor de eerste opname met behulp van rood afsluitbaar venstertje aan de onderzijde.
De zoeker wordt gevormd door de openklapbare bovenkant die een blik geeft op
rechtopstaand matglasbeeld, voorzien van opklapbare loupe voor extra
nauwkeurige beoordeling van de scherpte. Ook als doorzichtzoeker te gebruiken
via extra opklapbare spiegel, maar dan is het beeld wel ondersteboven.
Uitgebreide belichtingstabel voor 18 DIN film op de achterzijde. |
Twin lens reflex camera for 6 x 6 cm on 120
rollfilm. No flash contacts. Central Compur shutter with 8 shutterspeeds: 1
sec, 1/2, 1/5, 1/10, 1/25, 1/50, 1/100 and 1/300 + B and T. No blockade
against double exposures. Focusing variable via a distance control wheel at
the right side of the camera from 0,8 meter to infinity; focus can be
controlled on the viewfinder image. There is also a depth of field scale
around the distance setting wheel. Variable iris diaphragm, aperture settings
from 3,5 to 22. Exposure Lens Triotar 1 : 3,5 F = 7,5 cm of Carl Zeiss Jena;
viewfinder lens Heidoscop Anastigmat 1 : 3,2. Filmtansport via a wheel at the
left side of the camera with frame counter and automatic stop; for the first
exposure however the film must be set on the right position with help of a
red window at the bottom of the camera; this window can be closed. The
viewfinder operates with projection of the image of its lens on frosted
glass, viewable from above after opening the finder hood. A magnifying-glass
can be used for extra precise judgement of the focus. Can also be used as a
direct vision viewfinder when an extra mirror is tiped up, but the image is
upside down in that case. Extensive exposure table for 18 DIN film speed at
the back. |
